Транзистор MJW21194G

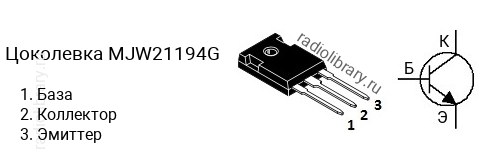

Цоколевка транзистора MJW21194G

Цоколевка транзистора MJW21194G

Характеристики транзистора MJW21194G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 250 В
  • Напряжение коллектор-база, не более: 400 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 16 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 80
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для MJW21194G является транзистор MJW21193G c p-n-p структурой.

Аналоги

Транзистор MJW21194G можно заменить на MJW21194, MJW21196, MJW21196G
