Транзистор MJW21193G

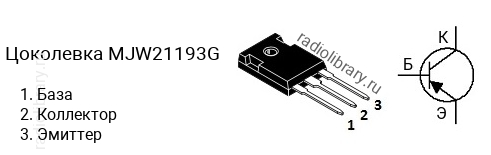

Цоколевка транзистора MJW21193G

Цоколевка транзистора MJW21193G

Характеристики транзистора MJW21193G

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -250 В
  • Напряжение коллектор-база, не более: -400 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -16 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 80
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-247

Комплементарная пара

Комплементарной парой для MJW21193G является транзистор MJW21194G c n-p-n структурой.

Аналоги

Транзистор MJW21193G можно заменить на MJW21193, MJW21195, MJW21195G
