Транзистор KTA1046-Y

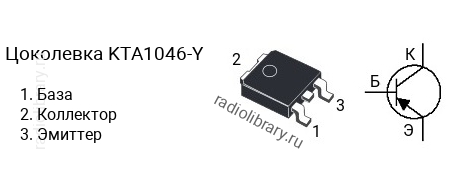

Цоколевка транзистора KTA1046-Y

Цоколевка транзистора KTA1046-Y

Характеристики транзистора KTA1046-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-252

Классификация по hFE

Транзисторы серии KTA1046 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1046Y имеет коэффициент усиления в диапазоне от 100 до 200, KTA1046GR - в диапазоне от 150 до 300, KTA1046-Y - в диапазоне от 100 до 200, KTA1046-GR - в диапазоне от 150 до 300.

Комплементарная пара

Комплементарной парой для KTA1046-Y является транзистор KTC2020D-Y c n-p-n структурой.

Аналоги

Транзистор KTA1046-Y можно заменить на 2SB906, 2SB906-Y, KTA1040D, KTA1040D-Y, KTA1042D
