Транзистор FJP13007H1

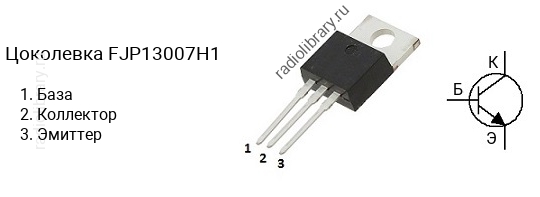

Цоколевка транзистора FJP13007H1

Цоколевка транзистора FJP13007H1

Характеристики транзистора FJP13007H1

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 400 В
  • Напряжение коллектор-база, не более: 700 В
  • Напряжение эмиттер-база, не более: 9 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 28
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии FJP13007 делятся на несколько групп по коэффициенту усиления. Транзистор FJP13007H1 имеет коэффициент усиления в диапазоне от 15 до 28, FJP13007H2 - в диапазоне от 26 до 39.

Аналоги

Транзистор FJP13007H1 можно заменить на FJP13009, FJP13009H2, KSE13007, KSE13007F, KSE13007FH1, KSE13007H1, KSE13009, KSE13009H2, MJE13007, MJE13007A, MJE13007G, MJE13009, MJE13009G, MJE18008, MJE18008G, MJF18008, MJF18008G, STD13007, STD13007-A, STD13007F, STD13007FC, STD13007FC-A, STD13007P, STD13007P-A
