Транзистор BC108C

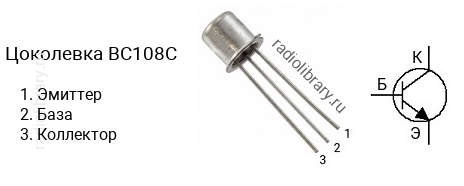

Цоколевка транзистора BC108C

Цоколевка транзистора BC108C

Характеристики транзистора BC108C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-18

Классификация по hFE

Транзисторы серии BC108 делятся на несколько групп по коэффициенту усиления. Транзистор BC108A имеет коэффициент усиления в диапазоне от 110 до 220, BC108B - в диапазоне от 200 до 450, BC108C - в диапазоне от 420 до 800.

Аналоги

Транзистор BC108C можно заменить на BC109, BC109C, BC394
