Транзистор 2SD877-O

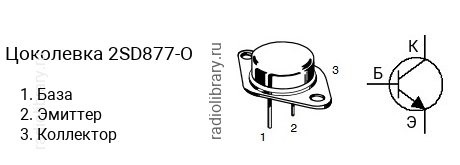

Цоколевка транзистора 2SD877-O

Цоколевка транзистора 2SD877-O (маркируется как D877-O)

Характеристики транзистора 2SD877-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 110 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-66

Классификация по hFE

Транзисторы серии 2SD877 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD877-O имеет коэффициент усиления в диапазоне от 60 до 120, 2SD877-Y - в диапазоне от 100 до 200, 2SD877-GR - в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SD877-O часто наносится без первой цифры и буквы, т.е. маркируется как "D877-O".

Комплементарная пара

Комплементарной парой для 2SD877-O является транзистор 2SB502A-O c p-n-p структурой.

Аналоги

Транзистор 2SD877-O можно заменить на 2N6233, 2N6234, 2N6235, 2N6465, 2N6466, 2SC1113
