Транзистор 2SC6145A-Y

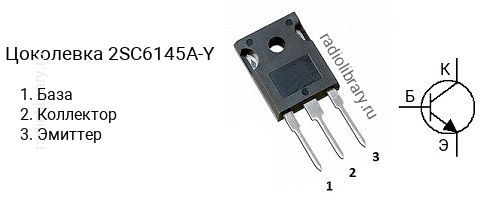

Цоколевка транзистора 2SC6145A-Y

Цоколевка транзистора 2SC6145A-Y (маркируется как C6145A-Y)

Характеристики транзистора 2SC6145A-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 260 В
  • Напряжение коллектор-база, не более: 260 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 160 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SC6145A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC6145A-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC6145A-O - в диапазоне от 50 до 100, 2SC6145A-Y - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SC6145A-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C6145A-Y".

Комплементарная пара

Комплементарной парой для 2SC6145A-Y является транзистор 2SA2223A-Y c p-n-p структурой.

Аналоги

Транзистор 2SC6145A-Y можно заменить на 2SC3320, 2SD1313, MG6330-R, MG6331-R
