Транзистор 2SC458B

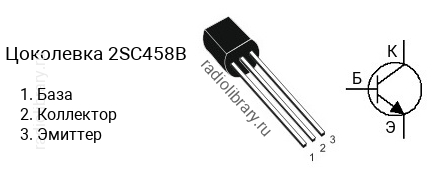

Цоколевка транзистора 2SC458B

Цоколевка транзистора 2SC458B (маркируется как C458B)

Характеристики транзистора 2SC458B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 230 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC458 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC458B имеет коэффициент усиления в диапазоне от 100 до 200, 2SC458C - в диапазоне от 160 до 320, 2SC458D - в диапазоне от 250 до 500, 2SC458-B - в диапазоне от 100 до 200, 2SC458-C - в диапазоне от 160 до 320, 2SC458-D - в диапазоне от 250 до 500.

Маркировка

Обозначение на корпусе транзистора 2SC458B часто наносится без первой цифры и буквы, т.е. маркируется как "C458B".

Комплементарная пара

Комплементарной парой для 2SC458B является транзистор 2SA1029B c p-n-p структурой.

Аналоги

Транзистор 2SC458B можно заменить на 2SC2308, 2SC2308B
