Транзистор 2SC2690A-P

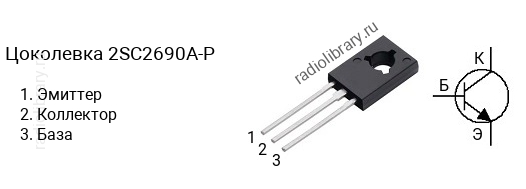

Цоколевка транзистора 2SC2690A-P

Цоколевка транзистора 2SC2690A-P (маркируется как C2690A-P)

Характеристики транзистора 2SC2690A-P

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.2 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 175 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC2690A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2690A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2690A-Q - в диапазоне от 100 до 200, 2SC2690A-P - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2690A-P часто наносится без первой цифры и буквы, т.е. маркируется как "C2690A-P".

Комплементарная пара

Комплементарной парой для 2SC2690A-P является транзистор 2SA1220A-P c p-n-p структурой.

Аналоги

Транзистор 2SC2690A-P можно заменить на 2SC3117, KSC2690A, KSC2690A-P, KSC2690A-Y
