Транзистор 2SC2458-BL

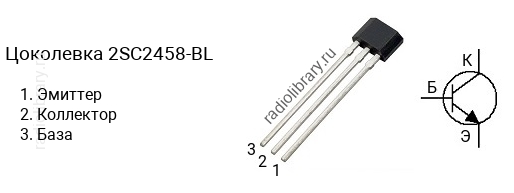

Цоколевка транзистора 2SC2458-BL

Цоколевка транзистора 2SC2458-BL (маркируется как C2458-BL)

Характеристики транзистора 2SC2458-BL

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 300 до 700
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92S

Классификация по hFE

Транзисторы серии 2SC2458 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2458-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC2458-Y - в диапазоне от 120 до 240, 2SC2458-GR - в диапазоне от 200 до 400, 2SC2458-BL - в диапазоне от 300 до 700.

Маркировка

Обозначение на корпусе транзистора 2SC2458-BL часто наносится без первой цифры и буквы, т.е. маркируется как "C2458-BL".

Аналоги

Транзистор 2SC2458-BL можно заменить на 2SC3199, 2SC3199-BL, 2SC3330
