Транзистор 2SC2231-Y

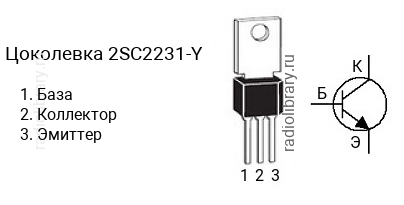

Цоколевка транзистора 2SC2231-Y

Цоколевка транзистора 2SC2231-Y (маркируется как C2231-Y)

Характеристики транзистора 2SC2231-Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 12 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-202

Классификация по hFE

Транзисторы серии 2SC2231 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2231-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SC2231-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC2231-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C2231-Y".

Аналоги

Транзистор 2SC2231-Y можно заменить на 2SC2231A, 2SC2231A-Y
