Транзистор 2SC1343

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 110 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 10 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 30 до 200
• Граничная частота коэффициента передачи тока: 14 МГц

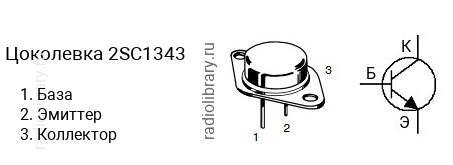

• Корпус: TO-3

Транзисторы серии 2SC1343 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1343-A имеет коэффициент усиления в диапазоне от 30 до 60, 2SC1343-B - в диапазоне от 50 до 120, 2SC1343-C - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SC1343 часто наносится без первой цифры и буквы, т.е. маркируется как "C1343".Комплементарной парой для 2SC1343 является транзистор 2SA753 c p-n-p структурой.Транзистор 2SC1343 можно заменить на 2N6676, 2N6677, 2N6678, BUX48, BUX48A, BUX80, BUX81, BUY691, BUY69B, BUY69C, BUY701, BUY70B, BUY70C, MJ12022, MJ8504, MJ8505
