Транзистор 2SB985S

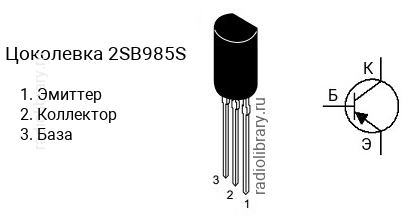

Цоколевка транзистора 2SB985S

Цоколевка транзистора 2SB985S (маркируется как B985S)

Характеристики транзистора 2SB985S

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 140 до 280
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SB985 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB985R имеет коэффициент усиления в диапазоне от 100 до 200, 2SB985S - в диапазоне от 140 до 280, 2SB985T - в диапазоне от 200 до 400, 2SB985U - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SB985S часто наносится без первой цифры и буквы, т.е. маркируется как "B985S".

Комплементарная пара

Комплементарной парой для 2SB985S является транзистор 2SD1347S c n-p-n структурой.

Аналоги

Транзистор 2SB985S можно заменить на 2SA1761
