Транзистор 2SA512-O

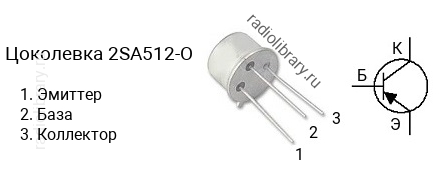

Цоколевка транзистора 2SA512-O

Цоколевка транзистора 2SA512-O (маркируется как A512-O)

Характеристики транзистора 2SA512-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 150
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SA512 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA512-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SA512-O - в диапазоне от 50 до 150.

Маркировка

Обозначение на корпусе транзистора 2SA512-O часто наносится без первой цифры и буквы, т.е. маркируется как "A512-O".

Комплементарная пара

Комплементарной парой для 2SA512-O является транзистор 2SC512-O c n-p-n структурой.

Аналоги

Транзистор 2SA512-O можно заменить на 2N5322, 2SA510, 2SA510-O
