Транзистор 2SA1269

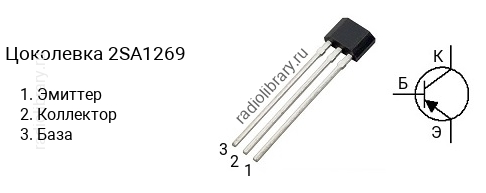

Цоколевка транзистора 2SA1269

Цоколевка транзистора 2SA1269 (маркируется как A1269)

Характеристики транзистора 2SA1269

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 700
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92S

Маркировка

Обозначение на корпусе транзистора 2SA1269 часто наносится без первой цифры и буквы, т.е. маркируется как "A1269".

Комплементарная пара

Комплементарной парой для 2SA1269 является транзистор 2SC3201 c n-p-n структурой.
