Транзистор 2SC3201

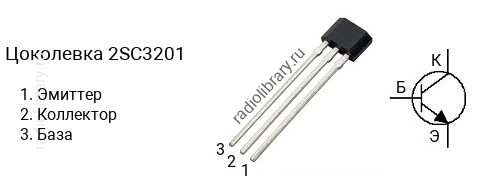

Цоколевка транзистора 2SC3201

Цоколевка транзистора 2SC3201 (маркируется как C3201)

Характеристики транзистора 2SC3201

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 700
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92S

Маркировка

Обозначение на корпусе транзистора 2SC3201 часто наносится без первой цифры и буквы, т.е. маркируется как "C3201".

Комплементарная пара

Комплементарной парой для 2SC3201 является транзистор 2SA1269 c p-n-p структурой.
