Транзистор 2SA1037-R

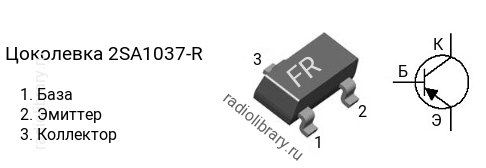

Цоколевка транзистора 2SA1037-R

Цоколевка транзистора 2SA1037-R (маркировка FR)

Характеристики транзистора 2SA1037-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 390
  • Граничная частота коэффициента передачи тока: 140 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SA1037 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1037-Q имеет коэффициент усиления в диапазоне от 120 до 270, 2SA1037-R - в диапазоне от 180 до 390, 2SA1037-S - в диапазоне от 270 до 560.

Маркировка

Маркируется SMD-транзистор 2SA1037-R кодом "FR".

Комплементарная пара

Комплементарной парой для 2SA1037-R является транзистор 2SC2412-R c n-p-n структурой.

Аналоги

Транзистор 2SA1037-R можно заменить на 2STR2160, FMMTA55, FMMTA56, FMMTA92, KST55, KST56, KST92, KST93, MMBT4354, MMBT4355, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56
