Транзистор 2N6045G

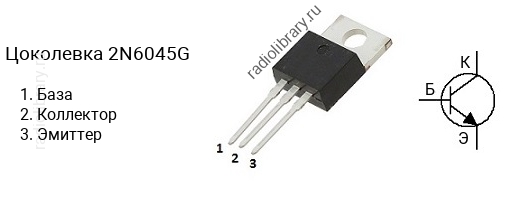

Цоколевка транзистора 2N6045G

Цоколевка транзистора 2N6045G

Характеристики транзистора 2N6045G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 100 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000 до 20000
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для 2N6045G является транзистор 2N6042G c p-n-p структурой.

Аналоги

Транзистор 2N6045G можно заменить на 2N6045, 2SC2898, BD543C, BD545C, BD649, BD651, BD801, BD901, BDT63B, BDT63C, BDT65B, BDT65C, BDT85, BDT85F, BDT87, BDT87F, BDW42, BDW42G, BDW43, BDW73C, BDW73D, BDX33C, BDX33CG, BDX33D, BDX53C, BDX53CG, BDX53D, BDX53E, BDX53F, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE5740, MJE5741, MJE5742, MJF15030, MJF15030G, TIP102, TIP102G, TIP142T, TIP160, TIP161, TIP162
