Транзистор КТ997А

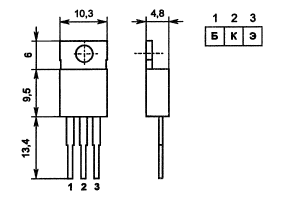

Цоколевка транзистора КТ997А

Обозначение транзистора КТ997А на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ997А обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ997А

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 45 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 45 В
Максимально допустимый постоянный(импульсный) ток коллектора 10000(20000) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) (50) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером =>40
Обратный ток коллектора <=10 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>51 МГц
Коэффициент шума биполярного транзистора <1 дБ
