Транзистор КТ117А

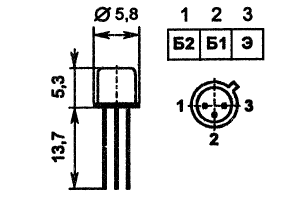

Цоколевка транзистора КТ117А

Структура n-база
Максимально допустимое (импульсное) напряжение коллектор-база 30 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 30 В
Максимально допустимый постоянный(импульсный) ток коллектора 50(1000) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.3 Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 0.5-0.7
Обратный ток коллектора <=1 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером 0.2 МГц

	2Т716В1
	КТ117Б
