Транзистор ГТ313Б

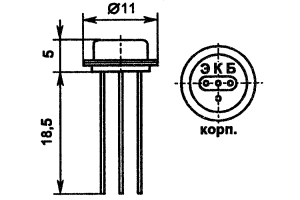

Цоколевка транзистора ГТ313Б

Обозначение транзистора ГТ313Б на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора ГТ313Б обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную к базе.

Характеристики транзистора ГТ313Б

Структура p-n-p
Максимально допустимое (импульсное) напряжение коллектор-база 15 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 15 В
Максимально допустимый постоянный(импульсный) ток коллектора 30 мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.1 Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20-250
Обратный ток коллектора <=5 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>450 МГц
