Транзистор TIP42B

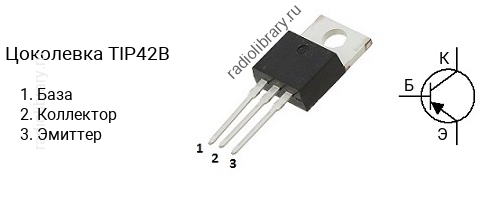

Цоколевка транзистора TIP42B

Цоколевка транзистора TIP42B

Характеристики транзистора TIP42B

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -6 А
  • Рассеиваемая мощность коллектора, не более: 65 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 75
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP42B является транзистор TIP41B c n-p-n структурой.

Аналоги

Транзистор TIP42B можно заменить на BD710, BD712, BD910, BD912, BDT42B, BDT42BF, BDT42C, BDT42CF, MJE5170, MJE5171, MJE5172, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, TIP42BG, TIP42C, TIP42CF, TIP42CG
