Транзистор TIP41

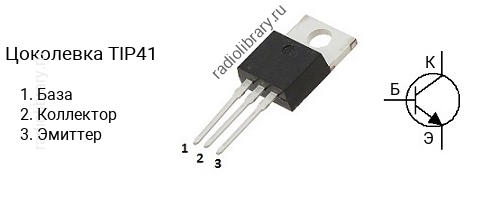

Цоколевка транзистора TIP41

Цоколевка транзистора TIP41

Характеристики транзистора TIP41

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 6 А
  • Рассеиваемая мощность коллектора, не более: 65 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 75
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP41 является транзистор TIP42 c p-n-p структурой.

Аналоги

Транзистор TIP41 можно заменить на 2SC2898, 2SC4242, BD705, BD707, BD709, BD711, BD905, BD907, BD909, BD911, BDT41, BDT41A, BDT41AF, BDT41B, BDT41BF, BDT41C, BDT41CF, BDT41F, MJE5180, MJE5181, MJE5182, TIP41A, TIP41AG, TIP41B, TIP41BG, TIP41C, TIP41CF, TIP41CG, TIP41D, TIP41E, TIP41F, TIP41G, TIP42D, TIP42E, TIP42F
