Транзистор TIP125

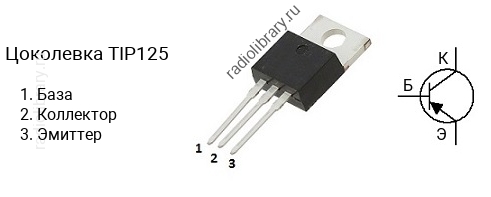

Цоколевка транзистора TIP125

Цоколевка транзистора TIP125

Характеристики транзистора TIP125

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -5 А
  • Рассеиваемая мощность коллектора, не более: 65 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP125 является транзистор TIP120 c n-p-n структурой.

Аналоги

Транзистор TIP125 можно заменить на 2N6040, 2N6040G, 2N6041, 2N6041G, 2N6042, 2N6042G, 2N6667, 2N6667G, 2N6668, 2N6668G, 2SB1020, 2SB1020A, 2SB1626, 2SB1626-O, 2SB1626-P, 2SB1626-Y, 2SB673, 2SB674, 2SB675, BDT62, BDT62A, BDT62B, BDT62C, BDT64, BDT64A, BDT64B, BDT64C, BDW45, BDW46, BDW46G, BDW47, BDW47G, BDW48, MJF127, MJF127G, MJF6668, MJF6668G, TIP105, TIP105G, TIP106, TIP106G, TIP107, TIP107G, TIP125G, TIP126, TIP126G, TIP127, TIP127G, TIP135, TIP135G, TIP136, TIP136G, TIP137, TIP137G, TIP147T, TTB1020B
