Транзистор STD13007P-B

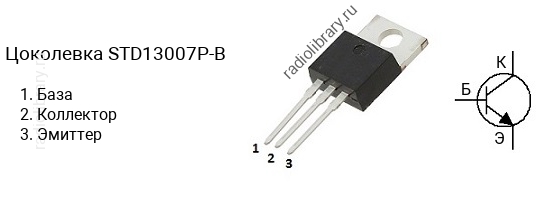

Цоколевка транзистора STD13007P-B

Цоколевка транзистора STD13007P-B

Характеристики транзистора STD13007P-B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 400 В
  • Напряжение коллектор-база, не более: 700 В
  • Напряжение эмиттер-база, не более: 9 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 87 Вт
  • Коэффициент усиления транзистора по току (hfe): от 25 до 45
  • Граничная частота коэффициента передачи тока: 14 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии STD13007P делятся на несколько групп по коэффициенту усиления. Транзистор STD13007P-A имеет коэффициент усиления в диапазоне от 10 до 30, STD13007P-B - в диапазоне от 25 до 45.

Аналоги

Транзистор STD13007P-B можно заменить на FJP13007, KSE13007, KSE13007F, MJE13007, MJE13007A, MJE13007G, STD13007, STD13007-B, STD13007F, STD13007FC, STD13007FC-B
