Транзистор S9012

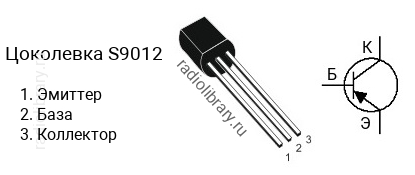

Цоколевка транзистора S9012

Цоколевка транзистора S9012

Характеристики транзистора S9012

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 64 до 300
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии S9012 делятся на несколько групп по коэффициенту усиления. Транзистор S9012D имеет коэффициент усиления в диапазоне от 64 до 91, S9012E - в диапазоне от 78 до 112, S9012F - в диапазоне от 96 до 135, S9012G - в диапазоне от 112 до 166, S9012H - в диапазоне от 144 до 202, S9012I - в диапазоне от 190 до 300.

Комплементарная пара

Комплементарной парой для S9012 является транзистор S9013 c n-p-n структурой.

Аналоги

Транзистор S9012 можно заменить на 2SA708, 2SA709, BC527, BC528, KSA708, KSP55, KSP56, KSP92, KSP93, MPS3702, MPS4354, MPS6652, MPS6652G, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, PN4354, ZTX554, ZTX555, ZTX556, ZTX557
