Транзистор MPSW13

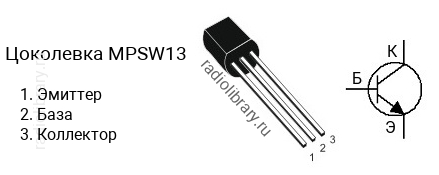

Цоколевка транзистора MPSW13

Цоколевка транзистора MPSW13

Характеристики транзистора MPSW13

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 10 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10000
  • Граничная частота коэффициента передачи тока: 125 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPSW13 является транзистор MPSW63 c p-n-p структурой.

Аналоги

Транзистор MPSW13 можно заменить на MPSW14, MPSW45, MPSW45A, MPSW45AG, MPSW45G
