Транзистор MJL21194

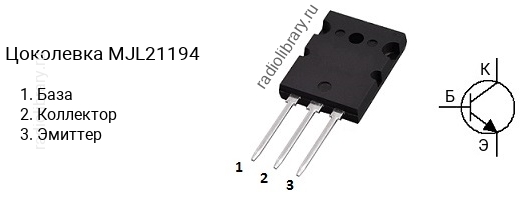

Цоколевка транзистора MJL21194

Цоколевка транзистора MJL21194

Характеристики транзистора MJL21194

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 250 В
  • Напряжение коллектор-база, не более: 400 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 16 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 25 до 75
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-264

Комплементарная пара

Комплементарной парой для MJL21194 является транзистор MJL21193 c p-n-p структурой.

Аналоги

Транзистор MJL21194 можно заменить на 2SD1313, MJL21194G, MJL21196, MJL21196G, NJW21194, NJW21194G
