Транзистор MJE13003B

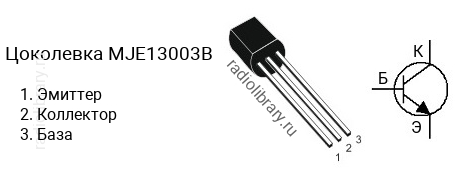

Цоколевка транзистора MJE13003B

Характеристики транзистора MJE13003B

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 400 В
Напряжение коллектор-база, не более: 700 В
Напряжение эмиттер-база, не более: 9 V
Ток коллектора, не более: 1 А
Рассеиваемая мощность коллектора, не более: 1 Вт
Коэффициент усиления транзистора по току (h_fe): от 10 до 30
Корпус: TO-92
