Транзистор MJ15022

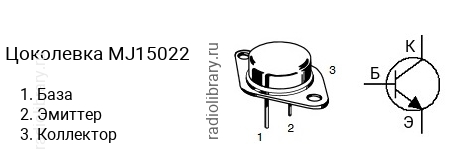

Цоколевка транзистора MJ15022

Цоколевка транзистора MJ15022

Характеристики транзистора MJ15022

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 350 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 16 А
  • Рассеиваемая мощность коллектора, не более: 250 Вт
  • Коэффициент усиления транзистора по току (hfe): от 15 до 60
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для MJ15022 является транзистор MJ15023 c p-n-p структурой.

Аналоги

Транзистор MJ15022 можно заменить на MJ15022G, MJ15024, MJ15024G
