Транзистор M28S

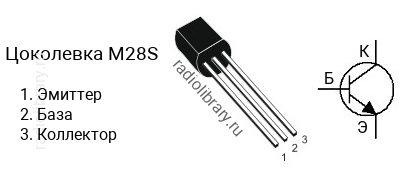

Цоколевка транзистора M28S

Цоколевка транзистора M28S

Характеристики транзистора M28S

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 300 до 1000
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии M28S делятся на несколько групп по коэффициенту усиления. Транзистор M28S-B имеет коэффициент усиления в диапазоне от 300 до 550, M28S-C - в диапазоне от 500 до 700, M28S-D - в диапазоне от 650 до 1000.

Аналоги

Транзистор M28S можно заменить на MPS650, MPS650G, MPS651, MPS651G, MPS6602, MPS6602G, MPSW01, MPSW01A, MPSW01AG, MPSW01G, ZTX690B, ZTX692B
