Транзистор KSP14

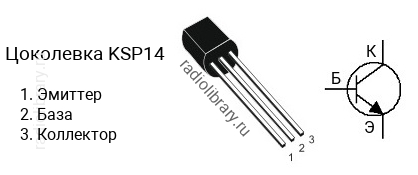

Цоколевка транзистора KSP14

Цоколевка транзистора KSP14

Характеристики транзистора KSP14

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 10 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10000
  • Граничная частота коэффициента передачи тока: 125 МГц
  • Корпус: TO-92

Аналоги

Транзистор KSP14 можно заменить на 2N6426, 2N6427, MPSA14, MPSA28, MPSA28G, MPSA29, MPSA29G, MPSW13, MPSW14, MPSW45, MPSW45A, MPSW45AG, MPSW45G
