Транзистор KSC3265

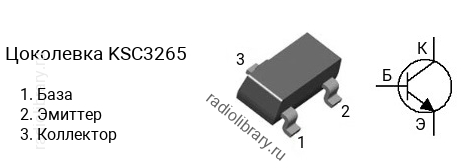

Цоколевка транзистора KSC3265

Цоколевка транзистора KSC3265

Характеристики транзистора KSC3265

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KSC3265 делятся на несколько групп по коэффициенту усиления. Транзистор KSC3265-O имеет коэффициент усиления в диапазоне от 100 до 200, KSC3265-Y - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для KSC3265 является транзистор KSA1298 c p-n-p структурой.

Аналоги

Транзистор KSC3265 можно заменить на 2SC3265, 2SC4210, BCW65, BCW66, BCX20, FMMT619, FMMT624, FMMT625, KTC3265, PBHV8115T
