Транзистор KSC2330

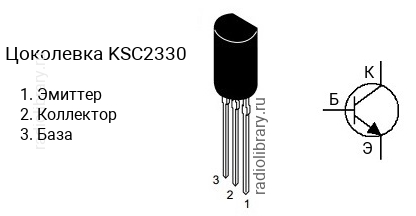

Цоколевка транзистора KSC2330

Цоколевка транзистора KSC2330 (маркируется как C2330)

Характеристики транзистора KSC2330

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 240
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии KSC2330 делятся на несколько групп по коэффициенту усиления. Транзистор KSC2330R имеет коэффициент усиления в диапазоне от 40 до 80, KSC2330O - в диапазоне от 70 до 140, KSC2330Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора KSC2330 часто наносится без первой цифры и буквы, т.е. маркируется как "C2330".

Аналоги

Транзистор KSC2330 можно заменить на 2SC3468, KSC1506
