Транзистор KSA643

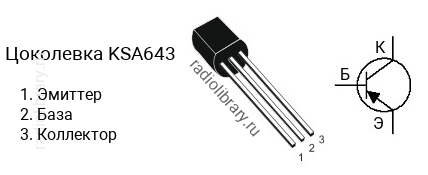

Цоколевка транзистора KSA643

Цоколевка транзистора KSA643 (маркируется как A643)

Характеристики транзистора KSA643

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 400
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSA643 делятся на несколько групп по коэффициенту усиления. Транзистор KSA643R имеет коэффициент усиления в диапазоне от 40 до 80, KSA643O - в диапазоне от 70 до 140, KSA643Y - в диапазоне от 120 до 240, KSA643G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора KSA643 часто наносится без первой цифры и буквы, т.е. маркируется как "A643".

Комплементарная пара

Комплементарной парой для KSA643 является транзистор KSD261 c n-p-n структурой.

Аналоги

Транзистор KSA643 можно заменить на 2SA643, 2SA708, 2SA709, BC527, BC528, KSA708, KSP92, KSP93, MPSA92, MPSA93, MPSW92, MPSW92G
