Транзистор KSA642

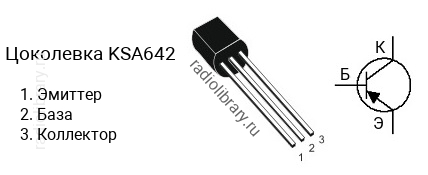

Цоколевка транзистора KSA642

Цоколевка транзистора KSA642 (маркируется как A642)

Характеристики транзистора KSA642

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.3 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 400
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSA642 делятся на несколько групп по коэффициенту усиления. Транзистор KSA642O имеет коэффициент усиления в диапазоне от 70 до 140, KSA642Y - в диапазоне от 120 до 240, KSA642G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора KSA642 часто наносится без первой цифры и буквы, т.е. маркируется как "A642".

Комплементарная пара

Комплементарной парой для KSA642 является транзистор KSD227 c n-p-n структурой.

Аналоги

Транзистор KSA642 можно заменить на 2SA642, 2SA708, 2SA709, 2SB564A, BC527, BC528, KSA708, KSA709, KSB564A, KSP55, KSP56, KSP92, KSP93, MPS4354, MPS6535, MPS6652, MPS6652G, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, PN4354
