Транзистор FJL4215

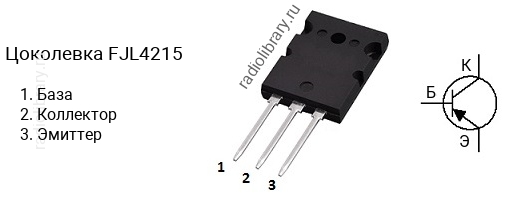

Цоколевка транзистора FJL4215

Цоколевка транзистора FJL4215

Характеристики транзистора FJL4215

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -250 В
  • Напряжение коллектор-база, не более: -250 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -17 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 160
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-264

Классификация по hFE

Транзисторы серии FJL4215 делятся на несколько групп по коэффициенту усиления. Транзистор FJL4215R имеет коэффициент усиления в диапазоне от 55 до 110, FJL4215O - в диапазоне от 80 до 160.

Комплементарная пара

Комплементарной парой для FJL4215 является транзистор FJL4315 c n-p-n структурой.

Аналоги

Транзистор FJL4215 можно заменить на 2SA1962, FJA4213
