Транзистор BDW41

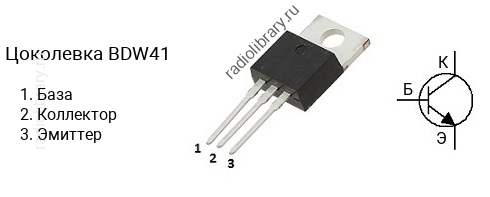

Цоколевка транзистора BDW41

Цоколевка транзистора BDW41

Характеристики транзистора BDW41

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 85 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для BDW41 является транзистор BDW46 c p-n-p структурой.

Аналоги

Транзистор BDW41 можно заменить на BDW41G, BDW42, BDW42G, BDW43, MJF6388, MJF6388G
