Транзистор BD245B

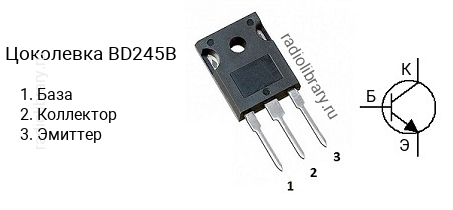

Цоколевка транзистора BD245B

Цоколевка транзистора BD245B

Характеристики транзистора BD245B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 90 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-3P

Комплементарная пара

Комплементарной парой для BD245B является транзистор BD246B c p-n-p структурой.

Аналоги

Транзистор BD245B можно заменить на 2SC3263, 2SC3263-O, 2SC3263-Y, 2SC3281, 2SC3281O, 2SC3281R, 2SC3519, 2SC3519-O, 2SC3519-P, 2SC3519-Y, 2SC3519A, 2SC3519A-O, 2SC3519A-P, 2SC3519A-Y, 2SC3856, 2SC3856-O, 2SC3856-P, 2SC3856-Y, 2SC5200, 2SC5200N, 2SC5200O, 2SC5200R, 2SC5242, 2SC5242O, 2SC5242R, 2SC5358, 2SC5358-O, 2SC5358-R, 2SC5949, 2SC5949-O, 2SC5949-R, 2SC6011, 2SC6011-O, 2SC6011-P, 2SC6011-Y, 2SC6011A, 2SC6011A-O, 2SC6011A-P, 2SC6011A-Y, 2SC6145, 2SC6145-O, 2SC6145-R, 2SC6145-Y, 2SC6145A, 2SC6145A-O, 2SC6145A-R, 2SC6145A-Y, 2SD1718, 2SD1718-P, 2SD1718-Q, 2SD1718-S, BD245C, BDV67A, BDV67B, BDV67C, BDV67D, FJA4313, FJA4313O, FJA4313R, FJL4315, FJL4315O, FJL4315R, KTC5200, KTC5200A, KTC5200AO, KTC5200AR, KTC5200O, KTC5200R, KTC5242, KTC5242A, KTC5242AO, KTC5242AR, KTC5242O, KTC5242R, MAG6333, MAG6333A, MAG6333B, MG6330, MG6330-R, MG6331, MG6331-R, MJL0281A, MJL0281AG, MJL3281A, MJL3281AG, MJL4281A, MJL4281AG, NJW0281, NJW0281G, NJW3281, NJW3281G, NTE2328, TTC5200
