Транзистор BD179

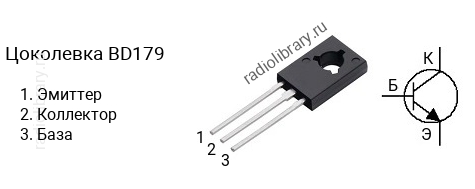

Цоколевка транзистора BD179

Цоколевка транзистора BD179

Характеристики транзистора BD179

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 250
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии BD179 делятся на несколько групп по коэффициенту усиления. Транзистор BD179-6 имеет коэффициент усиления в диапазоне от 40 до 60, BD179-10 - в диапазоне от 63 до 160.

Комплементарная пара

Комплементарной парой для BD179 является транзистор BD180 c p-n-p структурой.

Аналоги

Транзистор BD179 можно заменить на BD789, BD791, MJE242, MJE244
