Транзистор BCW72LT1G

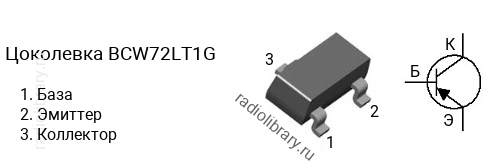

Цоколевка транзистора BCW72LT1G

Цоколевка транзистора BCW72LT1G

Характеристики транзистора BCW72LT1G

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 450
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для BCW72LT1G является транзистор BCW70LT1G c p-n-p структурой.

Аналоги

Транзистор BCW72LT1G можно заменить на 2SA1037, 2SA1163, 2SA1312, 2SA812, 2STR2160, BC807, BC856, BC856B, BC857, BC857B, BC860, BC860B, BCW68, BCW72, BCW72LT1, BCX17, FMMTA55, FMMTA56, FMMTA92, KSA812, KST55, KST56, KST92, KST93, MMBT200, MMBT4354, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56, PMBTA92
