Транзистор BC817-25

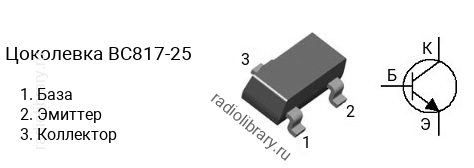

Цоколевка транзистора BC817-25

Цоколевка транзистора BC817-25

Характеристики транзистора BC817-25

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 400
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии BC817 делятся на несколько групп по коэффициенту усиления. Транзистор BC817-16 имеет коэффициент усиления в диапазоне от 100 до 250, BC817-25 - в диапазоне от 160 до 400, BC817-40 - в диапазоне от 250 до 600.

Комплементарная пара

Комплементарной парой для BC817-25 является транзистор BC807-25 c p-n-p структурой.

Аналоги

Транзистор BC817-25 можно заменить на BCW66, BCW66G, BCX19, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, KST05, KST06, KST42, KST43, MMBT100, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06
