Транзистор BC547C

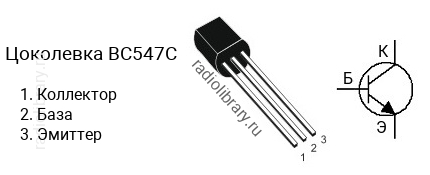

Цоколевка транзистора BC547C

Цоколевка транзистора BC547C

Характеристики транзистора BC547C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC547 делятся на несколько групп по коэффициенту усиления. Транзистор BC547A имеет коэффициент усиления в диапазоне от 110 до 220, BC547B - в диапазоне от 200 до 450, BC547C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC547C является транзистор BC557C c p-n-p структурой.

Аналоги

Транзистор BC547C можно заменить на BC237, BC237C, BC414, BC414C, BC546, BC546C, BC550, BC550C, BC550CG
