Транзистор BC486

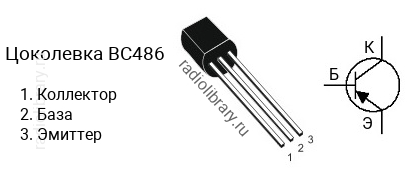

Цоколевка транзистора BC486

Цоколевка транзистора BC486

Характеристики транзистора BC486

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 400
  • Граничная частота коэффициента передачи тока: 75 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC486 делятся на несколько групп по коэффициенту усиления. Транзистор BC486A имеет коэффициент усиления в диапазоне от 100 до 250, BC486B - в диапазоне от 160 до 400, BC486L - в диапазоне от 60 до 150.

Комплементарная пара

Комплементарной парой для BC486 является транзистор BC485 c n-p-n структурой.

Аналоги

Транзистор BC486 можно заменить на BC488, BC490
