Транзистор BC415

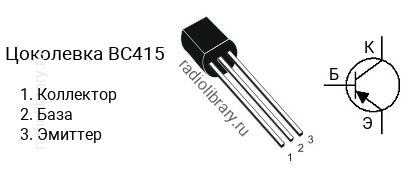

Цоколевка транзистора BC415

Цоколевка транзистора BC415

Характеристики транзистора BC415

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -35 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 180 до 800
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC415 делятся на несколько групп по коэффициенту усиления. Транзистор BC415B имеет коэффициент усиления в диапазоне от 180 до 460, BC415C - в диапазоне от 380 до 800.

Комплементарная пара

Комплементарной парой для BC415 является транзистор BC413 c n-p-n структурой.

Аналоги

Транзистор BC415 можно заменить на BC251, BC307, BC416, BC556, BC557, BC560
