Транзистор BC328

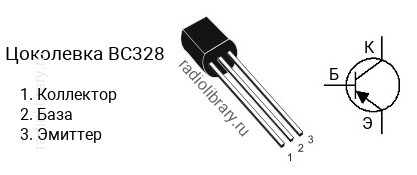

Цоколевка транзистора BC328

Цоколевка транзистора BC328

Характеристики транзистора BC328

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 630
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC328 делятся на несколько групп по коэффициенту усиления. Транзистор BC328-16 имеет коэффициент усиления в диапазоне от 100 до 250, BC328-25 - в диапазоне от 160 до 400, BC328-40 - в диапазоне от 250 до 630.

Комплементарная пара

Комплементарной парой для BC328 является транзистор BC338 c n-p-n структурой.

Аналоги

Транзистор BC328 можно заменить на BC327
