Транзистор BC178

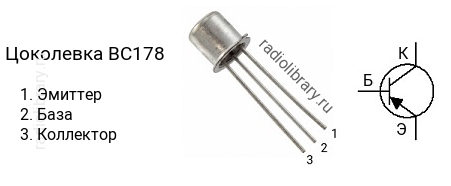

Цоколевка транзистора BC178

Цоколевка транзистора BC178

Характеристики транзистора BC178

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 125 до 500
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-18

Комплементарная пара

Комплементарной парой для BC178 является транзистор BC108 c n-p-n структурой.

Аналоги

Транзистор BC178 можно заменить на BC177, BC393
