Транзистор 2SD734

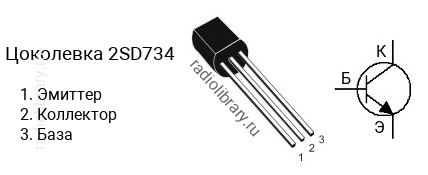

Цоколевка транзистора 2SD734

Цоколевка транзистора 2SD734 (маркируется как D734)

Характеристики транзистора 2SD734

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 25 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.6 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 560
  • Граничная частота коэффициента передачи тока: 250 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SD734 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD734-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD734-E - в диапазоне от 100 до 200, 2SD734-F - в диапазоне от 160 до 320, 2SD734-G - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SD734 часто наносится без первой цифры и буквы, т.е. маркируется как "D734".

Комплементарная пара

Комплементарной парой для 2SD734 является транзистор 2SB698 c p-n-p структурой.

Аналоги

Транзистор 2SD734 можно заменить на 2SD438
