Транзистор 2SD1805

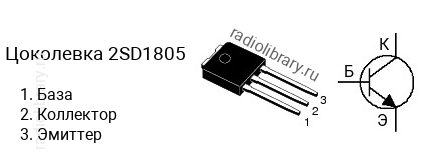

Цоколевка транзистора 2SD1805

Цоколевка транзистора 2SD1805 (маркируется как D1805)

Характеристики транзистора 2SD1805

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 20 В
  • Напряжение коллектор-база, не более: 25 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 400
  • Граничная частота коэффициента передачи тока: 320 МГц
  • Корпус: TO-251

Классификация по hFE

Транзисторы серии 2SD1805 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1805-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SD1805-S - в диапазоне от 140 до 280, 2SD1805-T - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SD1805 часто наносится без первой цифры и буквы, т.е. маркируется как "D1805".

Комплементарная пара

Комплементарной парой для 2SD1805 является транзистор 2SB1205 c p-n-p структурой.

Аналоги

Транзистор 2SD1805 можно заменить на 2SD1803, 2SD1804
