Транзистор 2SD1804

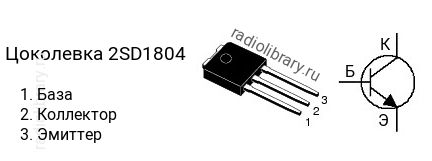

Цоколевка транзистора 2SD1804

Цоколевка транзистора 2SD1804 (маркируется как D1804)

Характеристики транзистора 2SD1804

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 400
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-251

Маркировка

Обозначение на корпусе транзистора 2SD1804 часто наносится без первой цифры и буквы, т.е. маркируется как "D1804".

Комплементарная пара

Комплементарной парой для 2SD1804 является транзистор 2SB1204 c p-n-p структурой.
